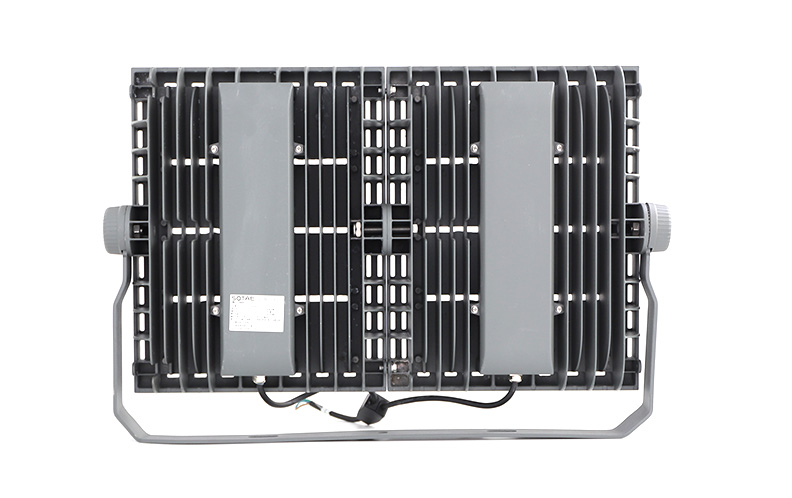

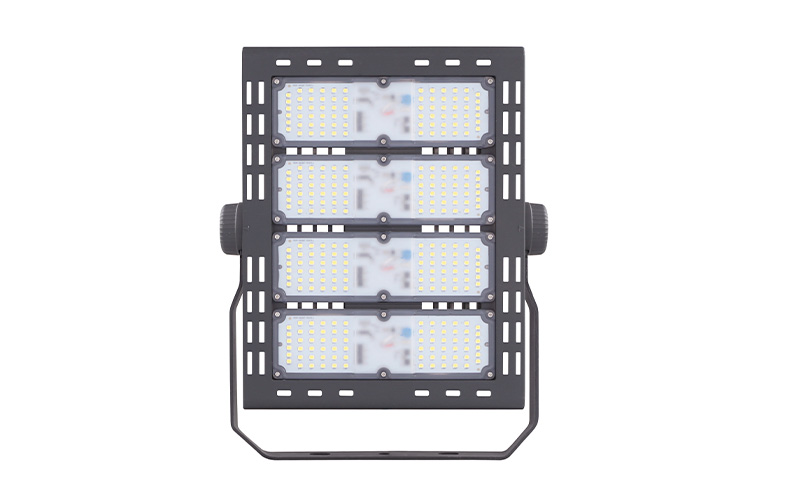

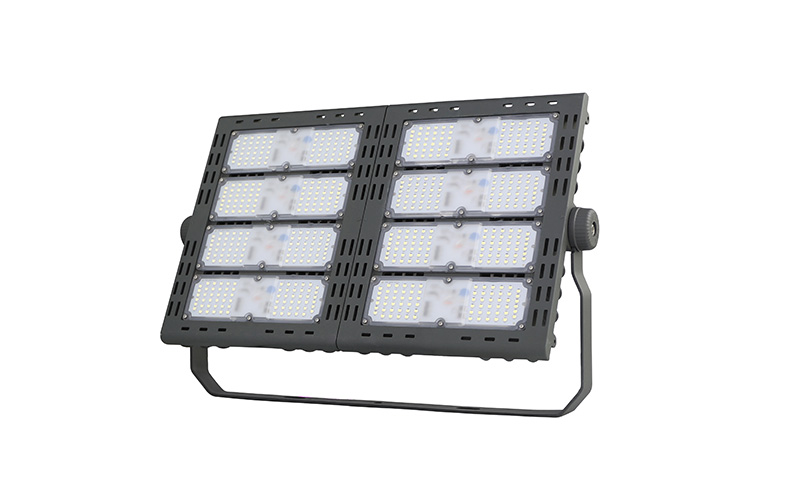

FG206泛光燈
▅ 產品特性：
● 主體壓鑄一次成型；
● 多層防水防護設計；
● 采用索田HPS恒流電源，多模組并聯組合，將失效控制最低；
● 采用2835戶外單顆1W顆粒，燈具光效達110Lm/W；
● 透鏡透過率＞93%，控光效果更好，耐候長達10年;
● 刻度防震旋轉件設計，為安裝提供更高的精度和便利;
● 超大旋轉角度設計
● 大功率拼裝組合設計
|
型號 |
FG206 STD-200W |
FG206 STD-250W |
FG206 STD-400W |
FG206 STD-500W |
|
|
基本信息 |
執行標準 |
GB7000.1-2007,GB7000.201-2008,GB17743-2007,GB17625.1-2012 |
|||
|
認證信息 |
CQC |
||||
|
應用場所說明 |
戶外中高桿、球場、立面投射等 |
||||
|
燈體參數 |
系統功率(W) |
200 |
250 |
400 |
500 |
|
材質 |
壓鑄鋁+PC |
||||
|
重量 |
6.5 |
6.5 |
12 |
12 |
|
|
外觀顏色 |
灰色RAL9023 |
||||
|
防護等級 |
IP66 |
||||
|
調節角度 |
360° |
360° |
330° |
330° |
|
|
調光 |
可選 |
||||
|
額定壽命 |
35000H@Lm70@B50,Ta35° |
||||
|
工作溫度、濕度 |
-20℃～+45℃，10～85% RH（無冷凝） |
||||
|
儲存溫度、濕度 |
-30℃～+85℃, 10～85% RH |
||||
|
光源參數 |
LED品牌 |
天電 |
|||
|
LED封裝 |
SMD2835 |
||||
|
LED數量 |
280 |
280 |
560 |
560 |
|
|
光學參數 |
光通量(Lm@5700K) |
22500 |
27500 |
44000 |
55000 |
|
最大光強 |
/ |
/ |
/ |
||
|
最大光強角度 |
/ |
/ |
/ |
||
|
光效(Lm/W) |
115 |
115 |
115 |
115 |
|
|
配光/光束角 |
C0-180:30/60°，C90-270:30/60° |
||||
|
色溫 |
3000/4000/5700K |
||||
|
顯色指數 |
＞80Ra |
＞80Ra |
＞80Ra |
＞80Ra |
|
|
備注 |
以上光效基于4000/5700K時，3000K光效降低7% |
||||
|
電氣參數 |
輸入電壓/頻率范圍 |
110-277Vac,50/60Hz |
|||
|
輸入電流(A) |
0.91 |
1.14 |
1.82 |
2.27 |
|
|
電源品牌/方案 |
索田HPS200-IP67系列戶外電源 |
||||
|
輸出電壓（V) |
48 |
48 |
48 |
48 |
|
|
工作電流(A) |
1.04 |
1.3 |
2.08 |
2.6 |
|
|
電源效率 |
0.91 |
||||
|
功率因數 |
≥0.95 |
||||
|
總諧波失真 |
≤20% |
||||
|
電磁兼容 |
是 |
是 |
是 |
是 |
|
|
啟動時間(S) |
0.5 |
0.5 |
0.5 |
0.5 |
|
|
電氣防護等級 |
Class I |
||||
|
耐壓 |
I/P - O/P:1.5kVAC |
||||
|
浪涌參數 |
4-6KV浪涌保護器 |
||||
|
控制方式 |
無 |
||||
|
電源防護IP |
/ |
||||
|
電器位置 |
電器箱內 |
||||
|
電氣連接方式、長度 |
CCC線H05RN-F三芯1.0mm2，外露300mm |
||||
|
包裝資料 |
內盒尺寸 |
/ |
/ |
/ |
/ |
|
外箱尺寸 |
690x85x470 mm |
||||
|
重 量 |
8 |
8 |
13.5 |
13.5 |
|
|
包裝附件 |
安裝使用說明書，合格證 |
||||
|
包裝方式 |
1燈/箱 |
||||

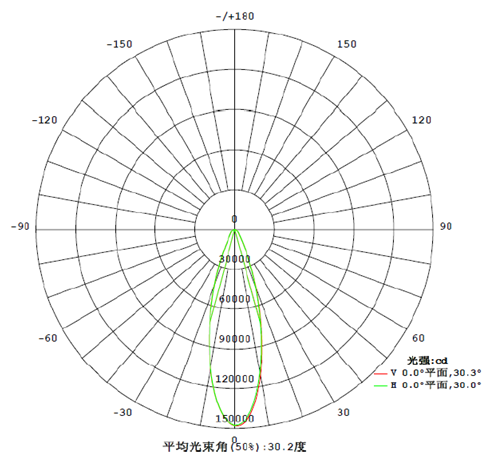

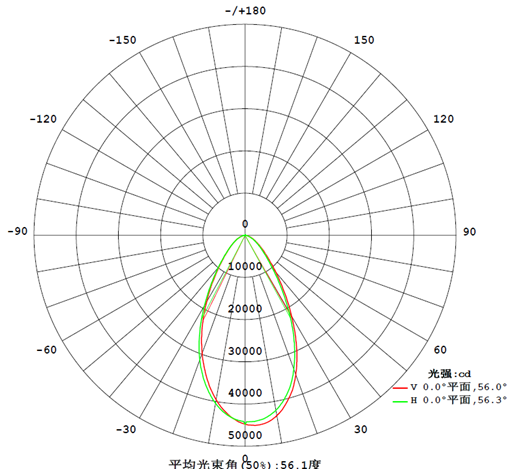

■產品配光：

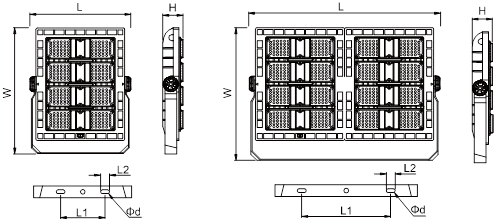

■產品尺寸：
|
額定功率（W） |
L(mm) |
W(mm) |
H(mm) |
L1(mm) |
L2(mm) |
d(mm) |
|
200 |
345 |
426 |
70 |
136 |
30 |
12 |
|
250 |
345 |
426 |
70 |
136 |
30 |
12 |
|
400 |
638 |
426 |
70 |
273.5 |
30 |
12 |
|
500 |
638 |
426 |
70 |
273.5 |
30 |
12 |
■安裝方式：

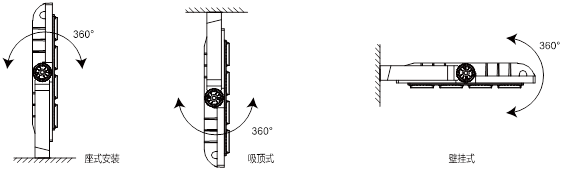

單組（200/250W）：角度可旋轉范圍

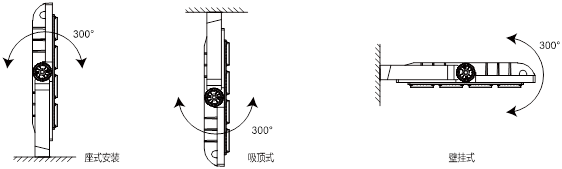

兩組（400/500W）：角度可旋轉范圍
